ACI-W 高分辨率高精度扭力測試儀

發布日期：2019-05-14　作者: 一諾電子

1.產品概述

　　ACI-W高精密扭力測試儀主要用于電動、手動精密工具和各種零件的微小扭力測試，適用于手機、醫療器械、光纖、微電子、手表等需要高分辨率、高精度及高速采樣要求的扭力測量。本產品采用觸摸顯示屏幕，整體簡潔，屏幕顯示內容豐富，直觀，可精確到小數點四位，采樣率高達10K。

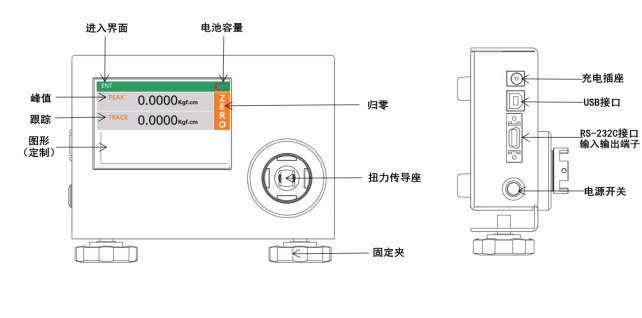

ACI-W高精密扭力測試儀

2.性能特點

　　1. 可提供TRACK、PEAK、GRAPH(定制)等測量模式。

　　2. 儲存1000筆資料，自動計算最大、最小、平均值、次數。

　　3. 自動清除測量值和峰值。

　　4. 自動記憶測量數值且每次峰值自動上傳。

　　5. USB、RS-232C、MODBUS協議選擇，用于電腦管理數據。

　　6. 自動關機時間可設定。

　　7. 電池供電或充電同時工作。

3.型號規格

型號	最大負荷			最小負荷
型號	N.m	Kgf.cm	Lbf.in	N.m	Kgf.cm	Lbf.in
ACI-W-0.2N.m (可內置)	0.2000	2.0000	1.8000	0.0001	0.0001	0.0001
ACI-W-1N.m (可內置)	1.0000	10.000	9.000	0.0001	0.001	0.001
ACI-W-2N.m (可內置)	2.0000	20.000	18.000	0.002	0.002	0.002
ACI-W-5N.m (可內置)	5.0000	50.000	45.000	0.005	0.005	0.005
ACI-W-10N.m (可內置)	10.000	100.00	90.00	0.001	0.01	0.01
ACI-W-20N.m	20.000	200.00	180.00	0.002	0.02	0.02
ACI-W-50N.m	50.000	500.00	450.00	0.005	0.05	0.05
ACI-W-100N.m	100.00	1000.0	900.00	0.01	0.1	0.01
精度	±0.3% (2.0000kgf.cm或低于±0.005kgf.cm)
顯示屏	觸摸顯示彩屏4.2吋
測定方向	順時針-逆時針方向
測量模式	代號內容峰值PEAK保留輸入的最大值跟蹤trACK用于校準，顯示過程圖形GRAPH 顯示測量全程的圖形
上下限的判定功能	設定在限制范圍內測量最高與最低的數值
結果判斷	設定范圍內執行結果判斷 OK,NG
最大、最小、平均值及測量次數	顯示測量值的最大、最小、平均數值及測量次數
存儲容量	1000 個數據
實時輸出	測量數據實時自動輸出
自動清除時間	可設定 (1，2，3，5，10S)自動清除測量值
單鍵歸零	手動按鍵歸零
數據的輸出	RS-232C、USB、MODBUS協議
電池	Ni-MH(鎳氫)1.2V*6可充電電池 (3000mAh)/可充電500次以上
自動關機	10分鐘內無操作動作后，自動關機
充電時間/連續使用時間	5小時以內/在全充電時間內連續使用約8小時
電源	AC 適配器 (12V)/NIMH電池

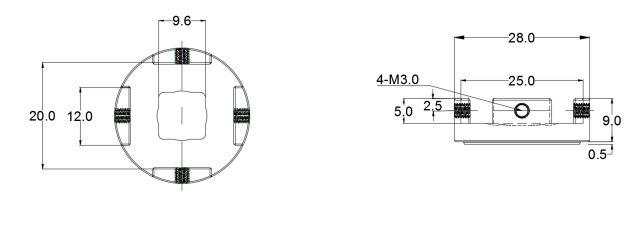

插座尺寸	□20 / □9.5
充電器及USB	AC 適配器 (輸入: AC100～240V (50/60Hz)、輸出: DC9V)
充電器及USB	USB電纜
配件 (選配)	(測量接頭)MW-025/MW-10 (測量接頭)MW-20 / MW-60
配件 (選配)	帶M2.6、M3、M4、M5和M6螺孔的立方體 (尺寸202020 mm)

　傳動機構和模擬螺栓(選配)

測量接頭	MW-025	MW-10	MW-20	OW-60
量程	最大0.25N.m	最大1.0N.m	最大2.0N.m	最大6.0N.m
范圍	0.003～0.25N.m	0.25～1.0N.m	1.0～2.0N.m	2.0～6.0N.m
使用次數	5000次	5000次	5000次	5000次
頭部配件	M2.6+螺絲	M3+螺釘	M4+螺釘	M6+螺釘
尺寸	?28*(H)35	?32*(H)42.5	?32*(H)42.5	?38*(H)59
	單位：mm
